Schema ambielaj

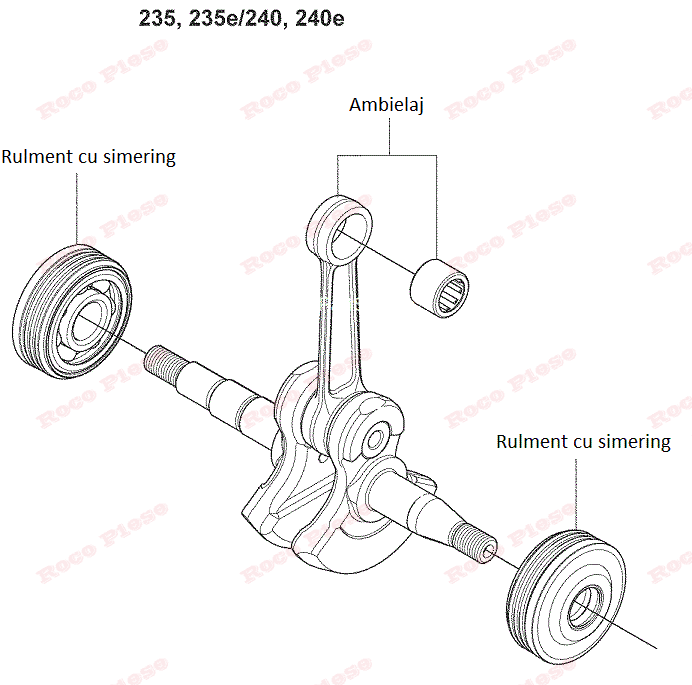

Arbore cotit, rulmenti si componentele ansamblului motor.
Vezi schema ambielaj →Consulta schemele explodate pentru drujbele Husqvarna 235 si 240 si identifica piesele de schimb necesare reparatiei. Selecteaza ansamblul dorit pentru a vizualiza schema tehnica: cilindru, carburator, ambielaj, ambreiaj, aprindere, demaror si alte componente.
Pentru identificarea corecta a pieselor, verifica modelul drujbei, pozitia componentei in schema si codul OEM, atunci cand este disponibil.
Arbore cotit, rulmenti si componentele ansamblului motor.
Vezi schema ambielaj →

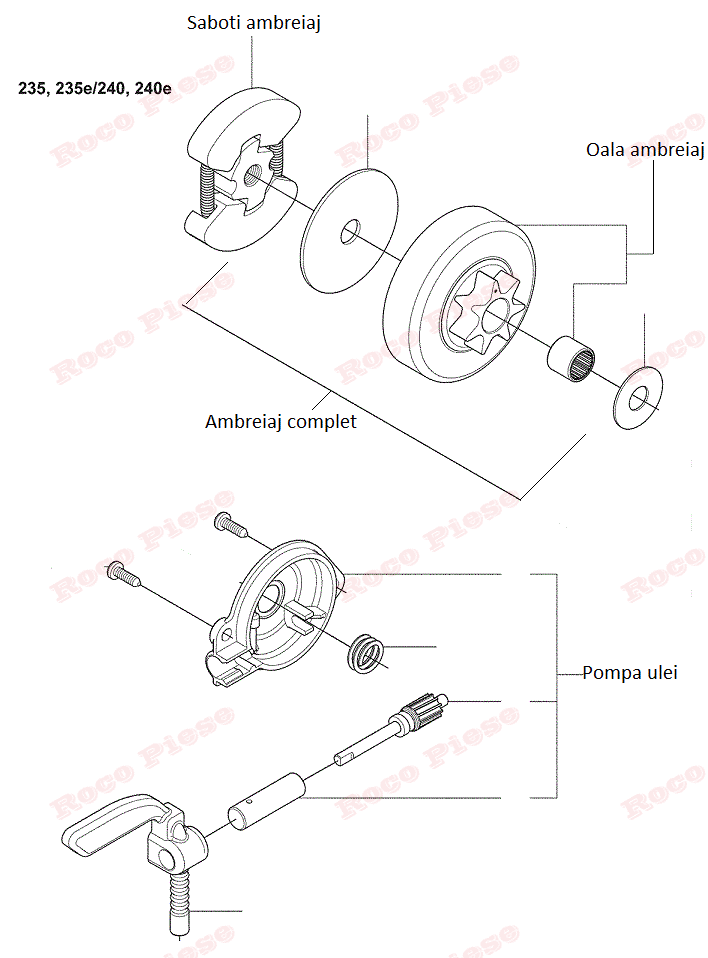

Ambreiaj, arcuri si componentele sistemului de transmisie.
Vezi schema ambreiaj →

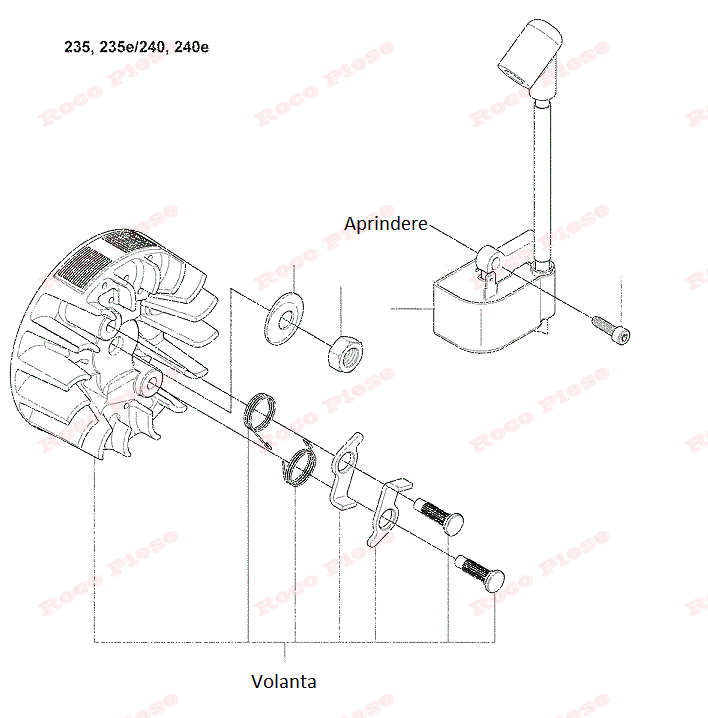

Bobina de aprindere, volant si componente electrice.
Vezi schema aprindere →

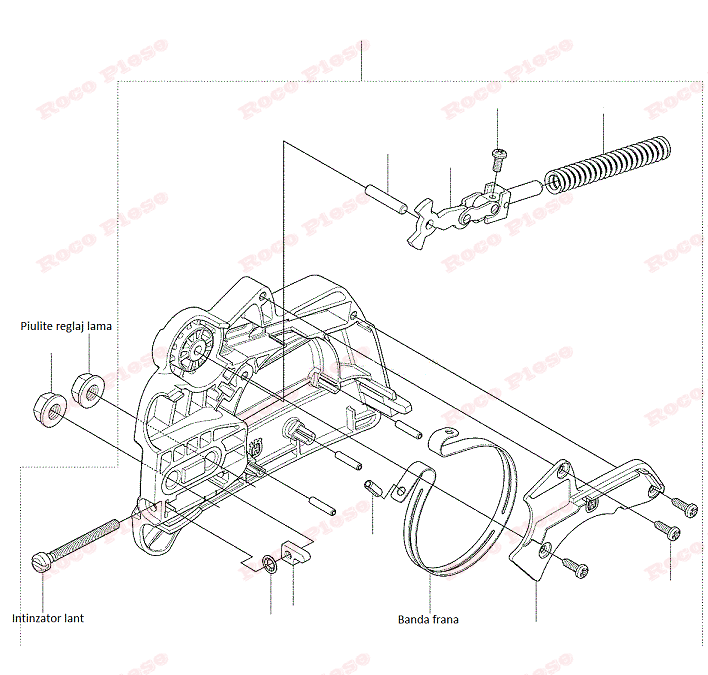

Capac lateral, elemente de fixare si componente asociate.
Vezi schema capac →

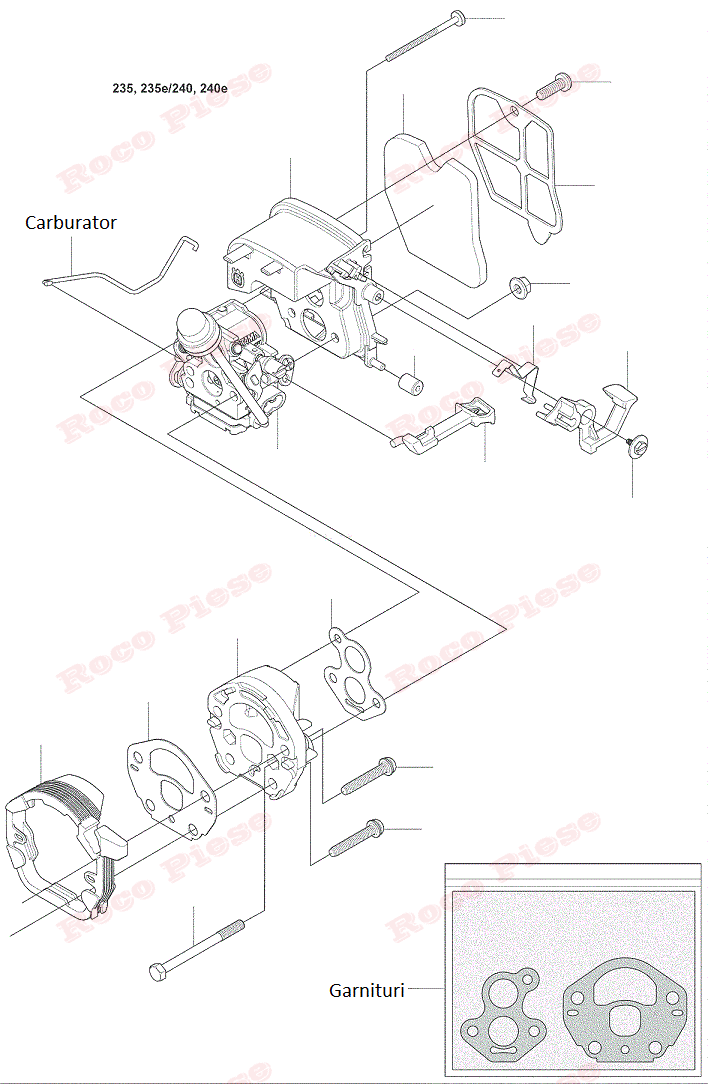

Carburator si componente ale sistemului de alimentare.
Vezi schema carburator →

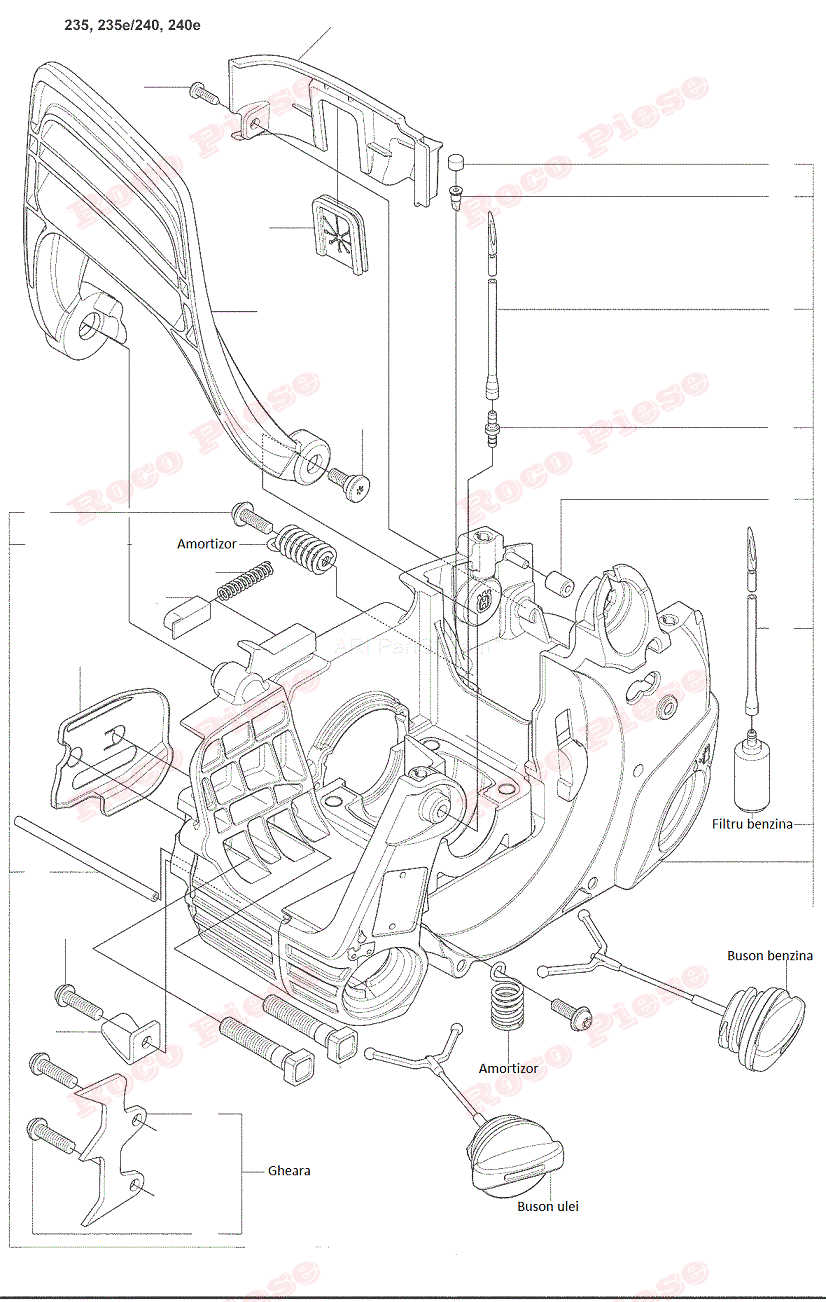

Carter motor, garnituri si componente de fixare.
Vezi schema carter →

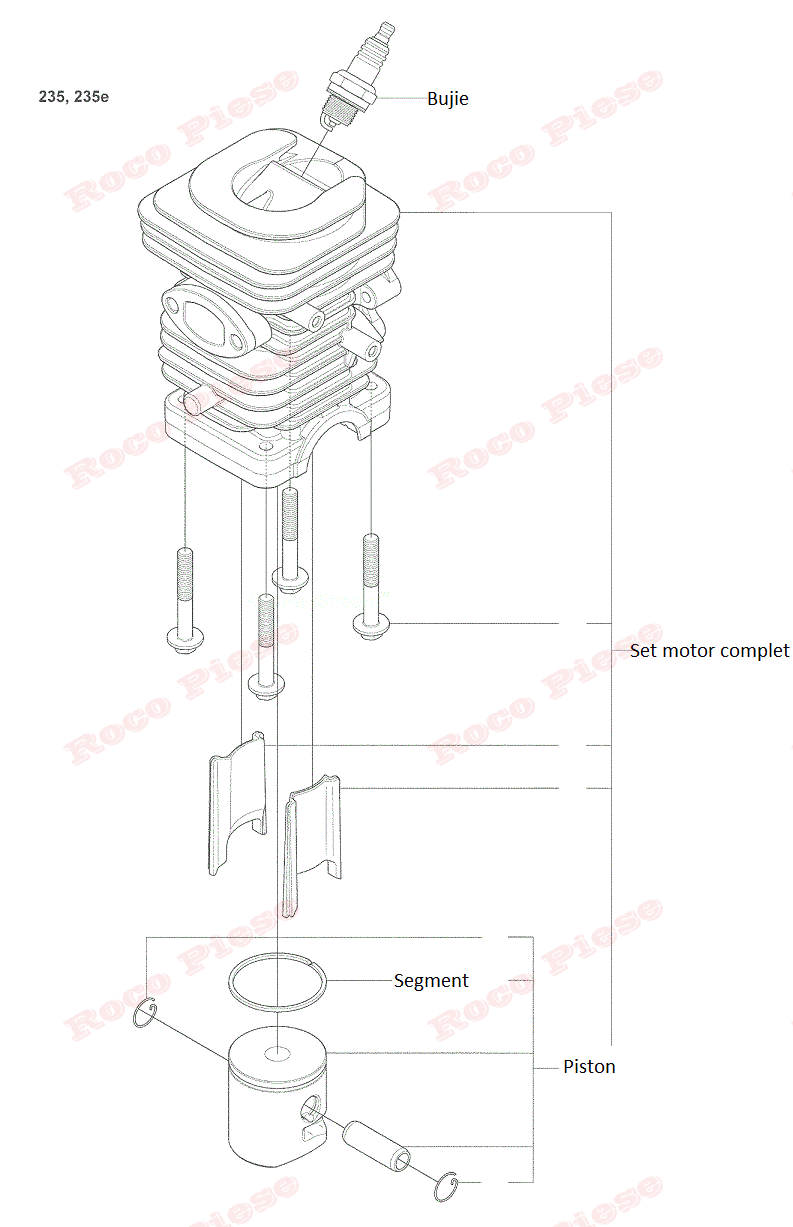

Cilindru, piston, segmenti si componentele grupului termic.
Vezi schema cilindru →

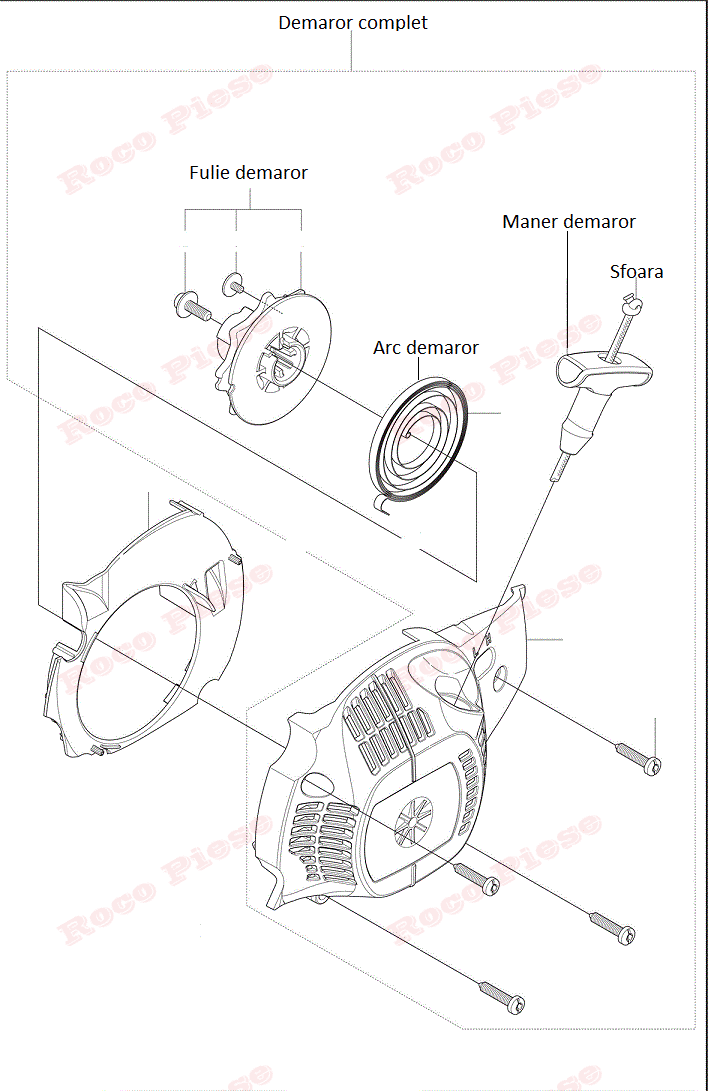

Demaror, fulie, arc si snur de pornire.
Vezi schema demaror →

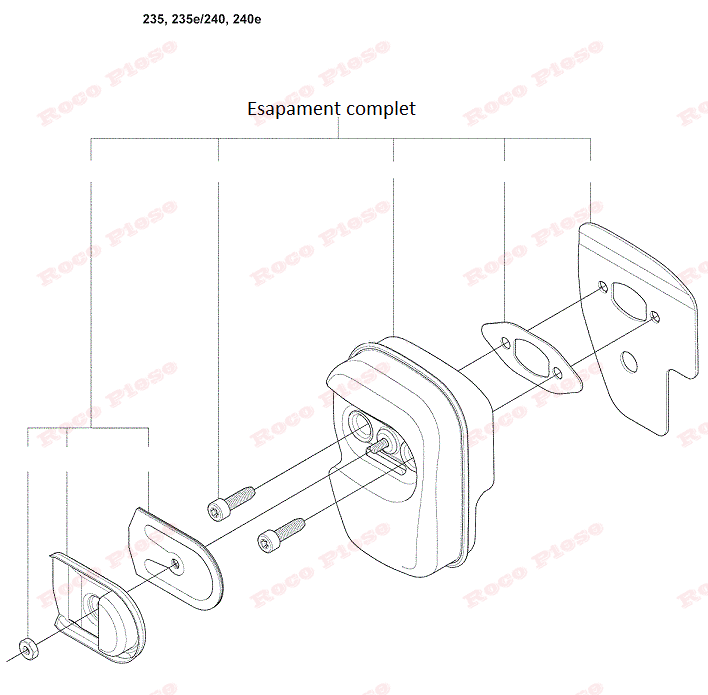

Toba de esapament, garnituri si elemente de fixare.
Vezi schema esapament →Schemele explodate permit identificarea pozitiei si formei componentelor drujbei. Pentru alegerea piesei corecte:
Important: unele componente pot diferi intre modelele Husqvarna 235, 240 si variantele lor constructive.
Trimite-ne o fotografie a piesei și te ajutăm să o identifici.
Atașezi fotografia în WhatsApp.
